Многогранные опоры освещения ОГК предназначены для организации уличного, паркового и мостового освещения с установкой светильников, прожекторов и других источников света. Конструктивно различаются силовые и несиловые типы опор. Изделия изготавливаются из металлического листа с защитным напылением или обработкой по технологии цинкования в соответствии с требованиями ГОСТ 9.307-89.

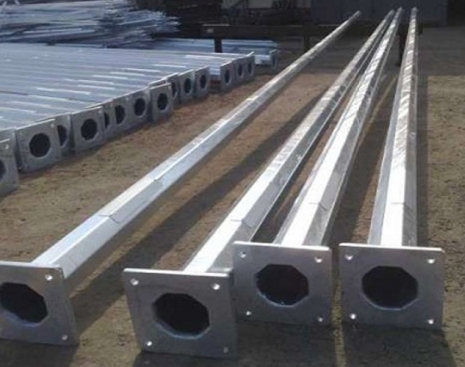

Опора ОГК представляет собой металлическую восьмигранную конструкцию для установки на бетонное основание или монтаж с использованием фланцевого соединения. Преимущества от использования этого типа изделий для организации наружного освещения:
- возможность выбора опоры по высоте (4 - 16 м), типу установки, диаметру внутренней и внешней частей;
- долговечность и устойчивость под нагрузкой, полная электробезопасность;
- возможность подключения питания от воздушной и подземной линий;
- надежная защита метала и соответствие требованиям ГОСТ и ТУ для сетей уличного, паркового и производственного освещения на открытых площадках.
Наш завод многогранных опор предлагает заказчикам изделия по типовым разработкам, изготовление столбов по индивидуальным размерам, в том числе и с разным количеством граней. Поставки опор с документацией осуществляются по всей территории России.

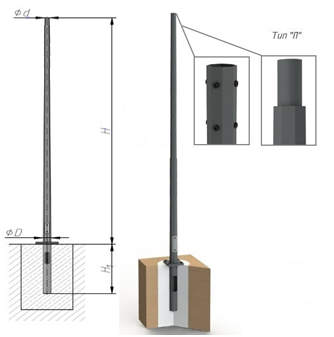

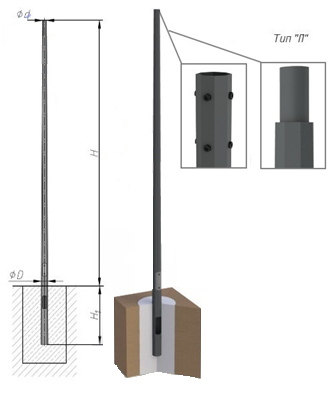

| Обозначение | Нижний/ верхний описанные диаметры | Высота надземной части | Глубина подземной части | Расчетная масса |
|
|---|---|---|---|---|---|
| D/d, мм | H, м | H1, м | m, кг | ||
| ОГК-3,0-1,0 | 155/84 | 3,0 | 1,0 | 35,0 | |
| ОГК-4,0-1,5 | 155/84 | 4,0 | 1,5 | 48,0 | |
| ОГК-5,0-1,5 | 155/84 | 5,0 | 1,5 | 57,0 | |
| ОГК-6,0-1,5 | 155/84 | 6,0 | 1,5 | 66,0 | |
| ОГК-7,0-1,5 | 165/84 | 7,0 | 1,5 | 82,0 | |
| ОГК-8,0-2,0 | 165/84 | 8,0 | 2,0 | 126,0 | |
| ОГК-9,0-2,0 | 195/84 | 9,0 | 2,0 | 144,0 | |
| ОГК-10,0-2,0 | 195/84 | 10,0 | 2,0 | 157,0 |
| Обозначение | Нижний/ верхний описанные диаметры | Высота надземной части | Размер опорного фланца | Расчетная масса |
|
|---|---|---|---|---|---|
| D/d, мм | H, м | AxB, мм | m, кг | ||
| ОГКф-3,0 | 135/84 | 3,0 | 250х250 | 28,0 | |
| ОГКф-4,0 | 135/84 | 4,0 | 250х250 | 35,0 | |
| ОГКф-5,0 | 135/84 | 5,0 | 250х250 | 43,0 | |
| ОГКф-6,0 | 135/84 | 6,0 | 250х250 | 53,0 | |
| ОГКф-7,0 | 155/84 | 7,0 | 300х300 | 70,0 | |
| ОГКф-8,0 | 155/84 | 8,0 | 300х300 | 92,0 | |
| ОГКф-9,0 | 165/84 | 9,0 | 300х300 | 108,0 | |
| ОГКф-10,0 | 165/84 | 10,0 | 300х300 | 120,0 | |
| ОГКф-11,0 | 195/84 | 11,0 | 300х300 | 150,0 | |
| ОГКф-12,0 | 195/84 | 12,0 | 300х300 | 163,0 | |
| ОГКф-14,0 | 288/100 | 14,0 | 500х500 | 302,0 | |
| ОГКф-16,0 | 300/100 | 16,0 | 500х500 | 390,0 | |
| ОГКф(2) - усиленные | |||||
| ОГКф-8,0 (2) | 210/100 | 8,0 | 400х400 | 130,0 | |
| ОГКф-9,0 (2) | 210/100 | 9,0 | 400х400 | 160,0 | |
| ОГКф-10,0 (2) | 210/100 | 10,0 | 400х400 | 170,0 | |

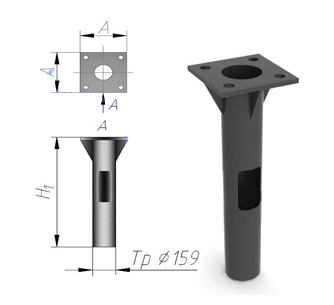

| Обозначение | Диаметр трубы | Высота | Расчетная масса |
|
|---|---|---|---|---|
| D, мм | h, м | m, кг | ||
| ФБ-108-1,0 | 108 | 1,0 | 13,9 | |
| ФБ-108-1,25 | 108 | 1,3 | 17,0 | |
| ФБ-108-1,5 | 108 | 1,5 | 19,7 | |
| ФБ-133-1,25 | 133 | 1,3 | 25,0 | |
| ФБ-133-1,5 | 133 | 1,5 | 30,0 | |
| ФБ-133-2,0 | 133 | 2,0 | 37,2 | |
| ФБ-159-1,5 | 159 | 1,5 | 32,0 | |
| ФБ-159-2,0 | 159 | 2,0 | 41,0 | |
| ФБ-159-2,5 | 159 | 2,5 | 49,6 |
