Опоры трубчатые силовые предназначены для организации сетей освещения на открытых участках — улицах, площадях, мостовых сооружениях и стоянках транспорта. Изделия изготавливаются из стального проката по ГОСТ 10.704-91 и могут поставляться заказчику в северном варианте исполнения (сталь 09г2с, Ст3/С245).
В зависимости от конкретных условий на местности и специфики участка, опоры могут использоваться как промежуточные, концевые или анкерные. Преимущества изделий типа СФ:
- прочность при использовании в сложных условиях, под воздействием статических и динамических нагрузок;
- защищенность от климатических факторов за счет использования оцинковки, специализированных покрытий и напыления;
- возможность подведения воздушных и подземных силовых кабелей;
- возможность использования опор для монтажа рекламных конструкций, установки информационных знаков и табло.
Опора силовая фланцевая трубчатая может быть установлена в грунт, на бетонное основание или закладной опорный элемент.
Изделия поставляются по всей территории России. Заказчику предоставляется полный пакет документации, протоколы проведения испытаний и подтверждения соответствию ГОСТ и ТУ для систем уличного освещения.

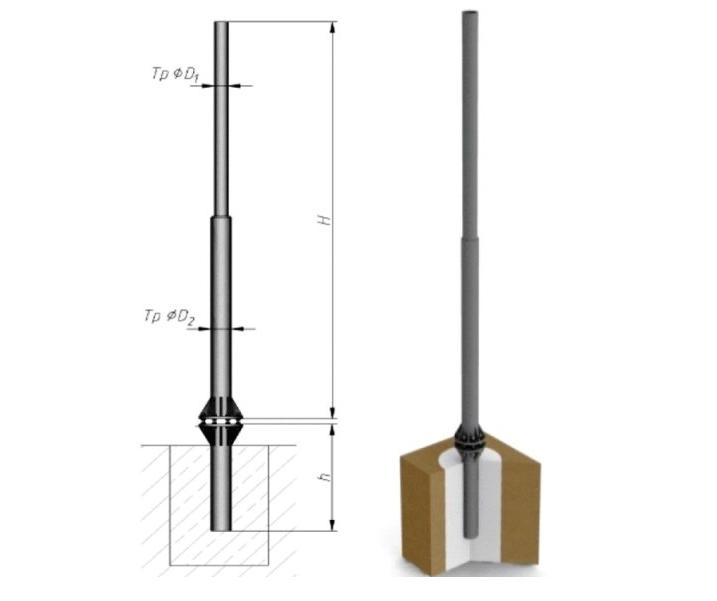

Опоры трубчатые силовые ОСф – с фланцевым соединение опоры и закладного элемента (фундаментного блока)
|
Обозн-е опоры |
P | H | D | d | Масса | Фланец опоры |
Рекоменд-й фундам-й блок |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØA | Sфл | Мц | n | dотв |
Обозначение фланца |
|||||||
| кг | м | мм | мм | кг | мм | мм | мм | шт | мм | |||
| ОСф-300-8,5 | 300 | 8,5 | 219 | 159 | 315 | 425 | 16 | 350 | 8 | 28 | фл.425x16-Мц350-8х28 | ФБ-0,219-2,0 |
| ФБ-0,219-2,5 | ||||||||||||
| ФБ-0,219-3,0 | ||||||||||||
| ОСф-300-9,0 | 9 | 219 | 159 | 335 | 425 | 16 | 350 | 8 | 28 | фл.425x16-Мц350-8х28 | ФБ-0,219-2,0 | |
| ФБ-0,219-2,5 | ||||||||||||
| ФБ-0,219-3,0 | ||||||||||||
| ОСф-400-8,5 | 400 | 8,5 | 219 | 168 | 345 | 425 | 16 | 350 | 8 | 28 | фл.425x16-Мц350-8х28 | ФБ-0,219-2,0 |
| ФБ-0,219-2,5 | ||||||||||||
| ФБ-0,219-3,0 | ||||||||||||
| ОСф-400-9,0 | 9 | 219 | 168 | 365 | 425 | 16 | 350 | 8 | 28 | фл.425x16-Мц350-8х28 | ФБ-0,219-2,0 | |
| ФБ-0,219-2,5 | ||||||||||||
| ФБ-0,219-3,0 | ||||||||||||
| ОСф-700-8,5 | 700 | 8,5 | 273 | 219 | 450 | 450 | 16 | 370 | 12 | 28 | фл.450x16-Мц370-12х28 | ФБ-0,273-2,0 |
| ФБ-0,273-2,5 | ||||||||||||
| ФБ-0,273-3,0 | ||||||||||||
| ОСф-700-9,0 | 9 | 273 | 219 | 475 | 450 | 16 | 370 | 12 | 28 | фл.450x16-Мц370-12х28 | ФБ-0,273-2,0 | |
| ФБ-0,273-2,5 | ||||||||||||
| ФБ-0,273-3,0 | ||||||||||||
| ОСф-1000-8,5 | 1000 | 8,5 | 325 | 273 | 571 | 550 | 20 | 450 | 10 | 34 | фл.550x20-Мц450-10х34 | ФБ-0,325-2,0 |
| ФБ-0,325-2,5 | ||||||||||||
| ФБ-0,325-3,0 | ||||||||||||
| ОСф-1000-9,0 | 9 | 325 | 273 | 597 | 550 | 20 | 450 | 10 | 34 | фл.550x20-Мц450-10х34 | ФБ-0,325-2,0 | |
| ФБ-0,325-2,5 | ||||||||||||
| ФБ-0,325-3,0 | ||||||||||||
| ОСф-1300-8,5 | 1300 | 8,5 | 377 | 273 | 627 | 570 | 25 | 480 | 10 | 40 | фл.570x25-Мц480-10х40 | ФБ-0,377-2,0 |
| ФБ-0,377-2,5 | ||||||||||||
| ФБ-0,377-3,0 | ||||||||||||
| ОСф-1300-9,0 | 9 | 377 | 273 | 653 | 570 | 25 | 480 | 10 | 40 | фл.570x25-Мц480-10х40 | ФБ-0,377-2,0 | |
| ФБ-0,377-2,5 | ||||||||||||
| ФБ-0,377-3,0 | ||||||||||||
| Таблица рекомендуемых закладных изделий для установки Осф | |||
|---|---|---|---|
| Обозначение опоры | Рекомендуемый фундаментный блок | Рекомендуемая консоль | Рекомендуемый выносной фундамент |
| ОСф-300-8,5 | ФБ-0,219-2,5 | К-0,219 -L | ФВ-0,219-H-L |
| ОСф-300-9,0 | ФБ-0,219-2,5 | К-0,219 -L | ФВ-0,219-H-L |
| ОСф-400-8,5 | ФБ-0,219-2,5 | К-0,219 -L | ФВ-0,219-H-L |
| ОСф-400-9,0 | ФБ-0,219-2,5 | К-0,219 -L | ФВ-0,219-H-L |
| ОСф-700-8,5 | ФБ-0,273-2,5 | К-0,273 -L | ФВ-0,273-H-L |
| ОСф-700-9,0 | ФБ-0,273-2,5 | К-0,273 -L | ФВ-0,273-H-L |
| ОСф-1000-8,5 | ФБ-0,325-2,5 | К-0,325 -L | ФВ-0,325-H-L |
| ОСф-1000-9,0 | ФБ-0,325-2,5 | К-0,325 -L | ФВ-0,325-H-L |
| ОСф-1300-8,5 | ФБ-0,377-2,5 | К-0,377 -L | ФВ-0,377-H-L |
| ОСф-1300-9,0 | ФБ-0,377-2,5 | К-0,377 -L | ФВ-0,377-H-L |
Расшифровка условных обозначений ОСф
ОС - опора силовая
ф - фланцевая
Р - максимально допустимая нагрузка, кг
Н - высота надземной части опоры,м
