Опоры граненые конические силовые ОГС

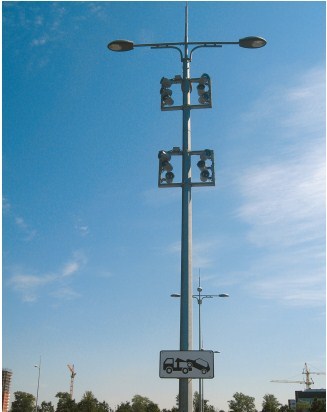

Конические граненые силовые опоры – конструкции, которые используются для установки растяжек, монтажа прожекторов и светильников при организации наружного освещения площадей/улиц, автопарковок, магистралей, развязок и других открытых территорий.

Опоры граненые силовые используются в качестве несущего элемента конструкции при организации сетей освещения на улицах, площадях и других территориях, в том числе и производственных предприятий. Изделия изготавливаются из стали с защитным покрытием, нанесенным методом горячего цинкования по ГОСТ 9.307.-89.

Конструктивные особенности и функциональные возможности этого вида опор создают ряд преимуществ:

  • высокая прочность изделий, долговечность в любых климатических условиях;
  • возможность прокладки подводящих силовых кабелей в виде воздушных и подземных линий с безопасным присоединением;
  • возможность установки на железобетонный фундамент или на закладную деталь с фланцевым и круглым соединением;
  • простой и эффектный внешний вид при высоких показателях прочности, безопасности и допустимых нагрузок в пределах 0,4 т.

Опора граненая коническая типа ОГС или СФГ рассчитана на провешивание линий электропередач и рекламных конструкций. Изделия этого типа соответствуют установленным стандартам и ТУ, поставляются с полным пакетом документации и подтверждениями результатов испытаний. Для выбора силовых конических опор на конкретный объект предлагаем обратиться к нашим консультантам. Поставки производятся по всей территории России на выгодных условиях.

Все типы опор проходят обязательную защитную обработку антикоррозийными грунтами, лакокрасочными покрытиями, холодным/горячим цинкованием по ГОСТу 9.307.89.


Обозн-е
опоры
P H D d Масса Фланец опоры Рекоменд-й
фундамент-й
блок
ØA Sфл Мц n dотв Обозначение
фланца
кг м мм мм кг мм мм мм шт мм
ОГКСф-400-8,0 400 8 240 150 184 440 16 340 8 28 фл.440x16-Мц340-8х28 ФБ-0,219-2,0
ФБ-0,219-2,5
ФБ-0,219-3,0
ОГКСф-400-9,0 9 240 150 204 440 16 340 8 28 фл.440x16-Мц340-8х28 ФБ-0,219-2,0
ФБ-0,219-2,5
ФБ-0,219-3,0
ОГКСф-400-10,0 10 240 150 225 440 16 340 8 28 фл.440x16-Мц340-8х28 ФБ-0,219-2,0
ФБ-0,219-2,5
ФБ-0,219-3,0
ОГКСф-700-8,0 700 8 300 150 221 520 20 420 8 34 фл.520x20-Мц420-8х34 ФБ-0,273-2,0
ФБ-0,273-2,5
ФБ-0,273-3,0
ОГКСф-700-9,0 9 300 150 245 520 20 420 8 34 фл.520x20-Мц420-8х34 ФБ-0,273-2,0
ФБ-0,273-2,5
ФБ-0,273-3,0
ОГКСф-700-10,0 10 300 150 268 520 20 420 8 34 фл.520x20-Мц420-8х34 ФБ-0,273-2,0
ФБ-0,273-2,5
ФБ-0,273-3,0
ОГКСф-1000-8,0 1000 8 300 150 280 540 25 420 8 40 фл.540x25-Мц420-8х40 ФБ-0,325-2,0
ФБ-0,325-2,5
ФБ-0,325-3,0
ОГКСф-1000-9,0 9 300 150 311 540 25 420 8 40 фл.540x25-Мц420-8х40 ФБ-0,325-2,0
ФБ-0,325-2,5
ФБ-0,325-3,0
ОГКСф-1000-10,0 10 300 150 399 540 25 420 8 40 фл.540x25-Мц420-8х40 ФБ-0,325-2,0
ФБ-0,325-2,5
ФБ-0,325-3,0
ОГКСф-1300-8,0 1300 8 300 150 327 540 25 420 8 40 фл.540x25-Мц420-8х40 ФБ-0,325-2,0
ФБ-0,325-2,5
ФБ-0,325-3,0
ОГКСф-1300-9,0 9 325 150 380 540 25 420 10 40 фл.540x25-Мц420-10х40 ФБ-0,325-2,0
ФБ-0,325-2,5
ФБ-0,325-3,0
ОГКСф-1300-10,0 10 350 150 442 570 25 420 10 40 фл.540x25-Мц420-10х40 ФБ-0,325-2,0
ФБ-0,325-2,5
ФБ-0,325-3,0

Обозначение опоры Р Н Н1 D d Масса Установочное место кронштейна
кг м м мм мм кг
ОГКСп-400-8,0-2,0 400 8 2 260 150 225 Ф6
ОГКСп-400-9,0-2,0 9 2 260 150 245
ОГКСп-400-9,0-2,5 9 2,5 265 150 260
ОГКСп-400-10,0-2,0 10 2 260 150 270
ОГКСп-700-8,0-2,0 700 8 2 295 150 300 Ф6
ОГКСп-700-9,0-2,0 9 2 295 150 330
ОГКСп-700-9,0-2,5 9 2,5 300 150 340
ОГКСп-700-10,0-2,0 10 2 300 150 425
ОГКСп-1000-8,0-2,5 1000 8 2,5 310 150 380 Ф6
ОГКСп-1000-9,0-2,5 9 2,5 310 150 420

По всем вопросам (уточнение цен и скидок, оформление доставки, получение документации и др.) ждем ваши звонки на номер: +7 (343) 243-64-32. На нашем сайте вы также можете воспользоваться сервисом «Заказать звонок» - наш менеджер свяжется с вами, как только получит сообщение!
